Dyness Wissen | Solar und Energiespeicherung - Terminologie, die man lernen muss (C&I)

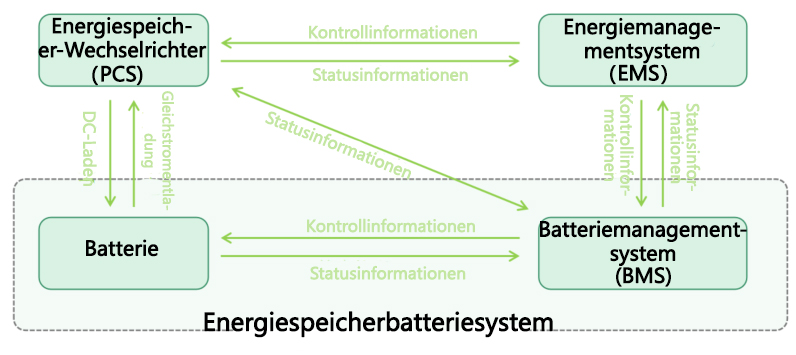

Das Energiespeichersystem besteht hauptsächlich aus dem Batteriesystem, dem Batteriemanagementsystem (BMS), dem Energiemanagementsystem (EMS), dem Energiespeicherwandler (PCS) und anderen elektrischen Geräten. Im Energiespeichersystem sendet der Batteriesatz Statusinformationen an das BMS zurück, und das BMS teilt diese mit dem EMS und dem PCS. Das EMS sendet entsprechend den Optimierungs- und Planungsentscheidungen Steuerungsinformationen an das PCS und das BMS und steuert die einzelnen Batterien/Batteriepakete, um das Laden und Entladen abzuschließen.

BMS

BMS (Battery Management System), auch bekannt als Battery Nanny oder Battery Steward. Die Hauptfunktion besteht darin, jede Batterieeinheit intelligent zu verwalten und zu warten. Durch die Überwachung des Batteriestatus in Echtzeit ist die Batteriefunktion stabil und sicher, und die Lebensdauer der Batterie wird verlängert. Im BMS-Modul sind in der Regel Leistungsschalter, Schütze, Sicherungen, Stromsensoren, Batterie-Cluster-Management-Module, Schaltnetzteile usw. installiert. Die Spannung, der Strom und die Temperatur der Batterie werden in Echtzeit durch Sensoren überwacht. Gleichzeitig übernimmt es auch die Leckageüberwachung, das Wärmemanagement, das Batteriegleichgewichtsmanagement, die Alarmerinnerung, die Berechnung der verbleibenden Kapazität (SOC) und des Gesundheitszustands der Batterie (SOH).

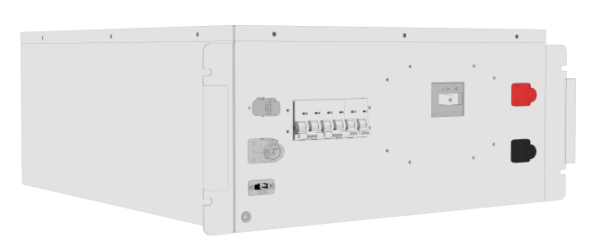

Erscheinungsbild von BMS (Dyness DH200F Produkt)

Je nach Topologie kann es in ein zentrales BMS und ein dezentrales BMS unterteilt werden. Alle Datenerfassungs- und Steueranweisungen des zentralen BMS werden von einem Hauptsteuerchip ausgeführt, der für Szenarien mit geringer Kapazität und wenigen Batterien geeignet ist. Ein verteiltes BMS wird häufig in Energiespeicherbatterien eingesetzt und hat den Vorteil, dass es entsprechend der Reihen- und Parallelschaltung verschiedener Batteriesysteme effizient konfiguriert werden kann. Es kann die hierarchische Verwaltung der Modulebene (Modul) und der Systemebene (Pack) besser realisieren und unterstützt das Design größerer Batteriesysteme. Das BMS für Energiespeicher hat in der Regel eine dreischichtige Struktur aus Slave-Steuerung-Master-Steuerung-Master-Steuerung, d. h. die Verwaltung einzelner Batterien (BMU), die Verwaltung von Batteriepacks (BCU) und die Verwaltung von Batterieclustern (mehrere Gruppen) (BAU).

EMS

Das EMS (Energiemanagementsystem) ist ein wichtiger Bestandteil des Energiespeichersystems. Kombiniert mit PCS, BMS, Umweltüberwachungsgeräten, Brandschutzsystemen, Stromzählern, Klimaanlagen oder Zugangskontrollsystemen bildet es ein Energiespeichersystem. Das EMS sammelt die Daten und Signale der lokalen Geräte und gewährleistet den sicheren, zuverlässigen, effizienten und wirtschaftlichen Betrieb des Energiespeichersystems durch interne Kontrollstrategien. Die Zusammensetzung des EMS-Energiemanagementsystems wird im Allgemeinen in die Ausrüstungsschicht, die Kommunikationsschicht, die Informationsschicht und die Anwendungsschicht unterteilt.

Ausrüstungsschicht: Zur Unterstützung ist eine Energiegewinnungsumwandlung (PCS, BMS) erforderlich.

Kommunikationsschicht: umfasst hauptsächlich die Verbindung, das Protokoll, die Übertragung, usw.

Informationsschicht: umfasst hauptsächlich Cache-Middleware, Datenbank und Server, wobei das Datenbanksystem für die Datenverarbeitung und -speicherung zuständig ist. Es zeichnet Echtzeitdaten und wichtige historische Daten auf und ermöglicht die Abfrage historischer Informationen.

Anwendungsschicht: Die Ausdrucksform umfasst APP, Web, etc. und bietet Managern eine visuelle Überwachungs- und Betriebsschnittstelle.

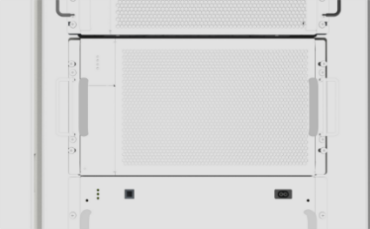

Erscheinungsbild von EMS (Dyness DH200F Produkt)

PCS

Der Energiespeicherwandler PCS (Power Conversion System), auch bekannt als bidirektionaler Energiespeicher-Wechselrichter, ist ein bidirektionales, stromsteuerbares Umwandlungsgerät, das das Energiespeicher-Batteriesystem und das Netz verbindet. Die Hauptfunktion besteht darin, den Energieaustausch zwischen der Batterie und dem Netz zu realisieren und das Laden und Entladen der Batterie zu steuern und zu verwalten. Es kann nicht nur Wechselstrom in Gleichstrom umwandeln, um die Batterie zu laden, sondern auch Gleichstrom in Wechselstrom umwandeln, um Verbraucher mit Strom zu versorgen oder in das Netz einzuspeisen.

Aufgrund der verschiedenen Anwendungsmöglichkeiten sind die Funktionen und technischen Parameter von PCS recht unterschiedlich. Bei der Auswahl sollte auf die Systemspannung, den Leistungsfaktor, die Spitzenleistung, den Umwandlungswirkungsgrad, die Schaltzeit usw. geachtet werden. Die Auswahl dieser Parameter hat einen großen Einfluss auf die Funktion des Energiespeichersystems.

Erscheinungsbild von PCS (Dyness DH200F Produkt)

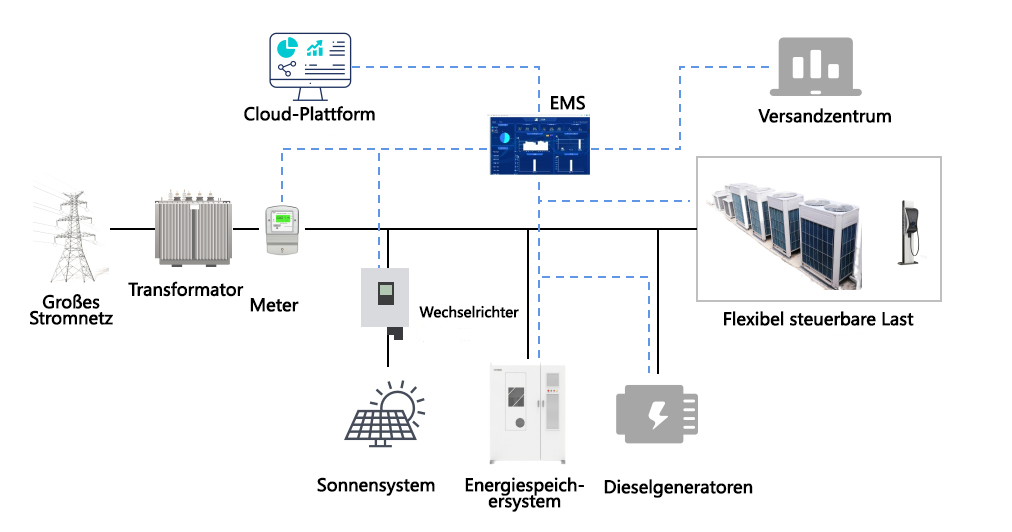

Vollständige Anwendung der Szene

BMS, EMS und PCS sind drei unverzichtbare Bestandteile des elektrochemischen Energiespeichersystems. Das BMS spielt die Rolle der Wahrnehmung und ist für die Überwachung, die Bewertung und den Schutz der Batterie verantwortlich. Das EMS hat eine Entscheidungsfunktion und ist für die Datenerfassung und die Befehlsplanung zuständig. Das PCS übernimmt die Rolle der Ausführung und führt die AC-DC-Umwandlung durch. Diese drei Systeme zusammen gewährleisten die hohe Sicherheit, hohe Zuverlässigkeit und hohe Anwendbarkeit des Energiespeichersystems und können in Ladestationen, Fabriken, Parks, Geschäftsgebäuden und anderen Szenarien weithin eingesetzt werden. Bietet den Nutzern funktionale Dienste wie Spitzenabdeckung und Talfüllung, Kapazitätsreduzierung und Nachfragereduzierung, Verbesserung des Energieverbrauchs, Nachfragereaktion und Notstromversorgung.

Dyness ist seit vielen Jahren auf dem Gebiet der Energiespeicherung tätig und verfügt über reiche Erfahrung in der Batterieforschung und -entwicklung sowie im Pack-Design. Eine Vielzahl von industriellen und kommerziellen Speicherprodukten, die Batterien, BMS, EMS, PCS usw. integrieren, wurden erfolgreich entwickelt. Das Unternehmen verfügt über eine ausgereifte, selbst entwickelte BMS-Technologie und verwendet eine dreischichtige, verteilte Architektur aus Slave-Steuerung, Master-Steuerung und Master-Kontrolle, die eine hohe Zuverlässigkeit, Sicherheit und lange Lebensdauer der eigenen Batterieprodukte gewährleisten kann.
